Bơm ly tâm dẫn động từ PAN WORLD 5PX-Z / 5PX-Z-N

Giới thiệu máy bơm PAN WORLD 5PX-Z / 5PX-Z-N

Bơm ly tâm dẫn động từ PAN WORLD 5PX-Z / 5PX-Z-N là các model thuộc dòng bơm ly tâm dẫn động từ PX Series, được thiết kế cho những hệ thống cần vận chuyển và tuần hoàn chất lỏng với lưu lượng nhỏ nhưng yêu cầu cột áp cao hơn các model PX thông thường.

Theo thông số kỹ thuật, máy đạt lưu lượng tối đa 5,5 L/phút ở 50Hz và 7,0 L/phút ở 60Hz, trong khi cột áp tối đa đạt 2,0 m ở 50Hz và 2,8 m ở 60Hz. Đây là cấu hình phù hợp cho các hệ thống tuần hoàn, lọc, làm mát hoặc chuyển chất lỏng quy mô nhỏ.

Điểm nổi bật của 5PX-Z/5PX-Z-N là cơ cấu dẫn động từ (Magnetic Drive). Chuyển động từ motor được truyền đến bánh công tác thông qua lực từ, giúp hạn chế nguy cơ rò rỉ tại vị trí trục.

PAN WORLD giới thiệu PX Series là dòng bơm magnetic drive nhỏ gọn, hướng đến các ứng dụng OEM, hồ cá và quy trình công nghiệp.

Thông số kỹ thuật PAN WORLD 5PX-Z / 5PX-Z-N

Cấu tạo và nguyên lý hoạt động

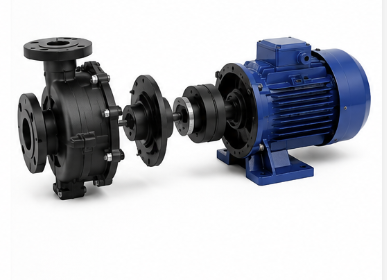

Máy gồm motor, cụm nam châm truyền động, bánh công tác, thân bơm, cửa hút và cửa xả.

Khi motor hoạt động, cụm nam châm bên ngoài quay. Từ trường truyền mô-men xoắn đến cụm nam châm bên trong, làm bánh công tác quay theo.

Chất lỏng được hút vào khu vực trung tâm bánh công tác. Khi bánh công tác quay, lực ly tâm đẩy chất lỏng ra phía ngoài rồi đưa đến cửa xả.

Nhờ cơ cấu truyền động từ, phần truyền động không cần xuyên trực tiếp qua thân bơm theo kiểu truyền thống, từ đó giúp hạn chế nguy cơ rò rỉ chất lỏng tại vị trí trục.

Đặc điểm nổi bật

Cột áp tương đối cao trong thiết kế nhỏ

So với một số model PX có cùng nhóm lưu lượng nhỏ, 5PX-Z được thiết kế với cột áp tối đa lên đến 2,8 m ở 60Hz. Điều này giúp máy phù hợp hơn với những hệ thống có đường ống hoặc trở lực cao hơn.

Thiết kế dẫn động từ

Cơ cấu magnetic drive là điểm nổi bật của máy, giúp hạn chế nguy cơ rò rỉ tại vị trí truyền động và phù hợp với các hệ thống cần kiểm soát chất lỏng.

Công suất motor thấp

Motor có công suất đầu ra 5 W, công suất đầu vào 20 W ở 50Hz và 21 W ở 60Hz. Cấu hình này phù hợp với các hệ thống lưu lượng nhỏ.

Kết nối nhỏ gọn

Máy sử dụng kết nối ống mềm 14 × 14 mm hoặc ren G1/2 × 1/2, thuận tiện khi tích hợp vào các hệ thống đường ống nhỏ.

Ứng dụng

PAN WORLD 5PX-Z / 5PX-Z-N có thể sử dụng trong:

• Hệ thống lọc chất lỏng.
• Hệ thống tuần hoàn.
• Thiết bị làm mát.
• Hệ thống truyền nhiệt.
• Thiết bị điện tử.
• Thiết bị phòng thí nghiệm.
• Thiết bị OEM.
• Hệ thống tuần hoàn nước quy mô nhỏ.
• Chuyển chất lỏng trong máy móc.
• Một số ứng dụng chuyển hóa chất phù hợp với vật liệu bơm.

Đối với ứng dụng hóa chất, cần kiểm tra khả năng tương thích giữa vật liệu bơm và môi chất thực tế trước khi vận hành.

Ưu điểm

• Bơm ly tâm dẫn động từ.
• Hạn chế nguy cơ rò rỉ tại vị trí trục.
• Thiết kế nhỏ gọn.
• Công suất motor đầu ra 5 W.
• Lưu lượng tối đa 7,0 L/phút.
• Cột áp tối đa 2,8 m.
• Có kết nối ống mềm và ren.
• Phù hợp với hệ thống tuần hoàn, lọc và chuyển chất lỏng quy mô nhỏ.

Lưu ý khi lựa chọn và sử dụng

Cần xác định lưu lượng và cột áp thực tế của hệ thống trước khi lựa chọn. Lưu lượng tối đa trong catalogue không phải là lưu lượng máy luôn đạt được trong mọi điều kiện.

Đường kính ống, chiều dài đường ống, van, co nối và độ cao cần bơm đều ảnh hưởng đến điểm làm việc.

Nếu sử dụng với hóa chất, cần kiểm tra vật liệu tiếp xúc với chất lỏng, nhiệt độ và đặc tính môi chất trước khi vận hành.

Kết luận

PAN WORLD 5PX-Z / 5PX-Z-N là dòng bơm ly tâm dẫn động từ nhỏ gọn, phù hợp với những hệ thống cần lưu lượng thấp nhưng có yêu cầu cột áp cao hơn. Với lưu lượng tối đa 7,0 L/phút và cột áp tối đa 2,8 m ở 60Hz, máy thích hợp cho nhiều ứng dụng tuần hoàn, lọc, làm mát và chuyển chất lỏng quy mô nhỏ.
