Giới thiệu sản phẩm

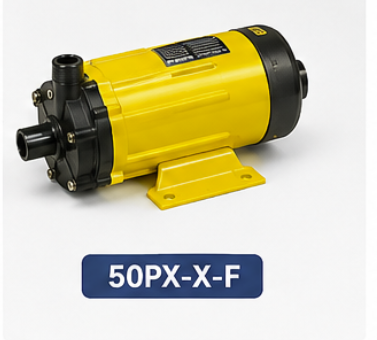

Bơm ly tâm dẫn động từ PAN WORLD 50PX-X-F là model thuộc PX-F Series, được thiết kế cho các hệ thống cần lưu lượng lớn hơn trong nhóm bơm PAN WORLD PX-F.
Máy có kết nối ống 26 × 26 mm, ren G1 × 1 inch, lưu lượng tối đa 55 L/phút ở 50Hz và 70 L/phút ở 60Hz. Cột áp tối đa tương ứng là 2,8 m và 4 m.
Phần tiếp xúc chất lỏng sử dụng ETFE, phù hợp với các ứng dụng vận chuyển hóa chất, truyền nhiệt và xử lý chất lỏng công nghiệp.
Cấu tạo
PAN WORLD 50PX-X-F gồm:
- Motor điện.
- Cụm dẫn động từ.
- Bánh công tác.
- Thân bơm.
- Trục và ổ đỡ.
- Cửa hút.
- Cửa xả.
- Chân đế.
Kích thước kết nối của model lớn hơn 50PX-F, sử dụng ống 26 × 26 mm và ren G1 × 1 inch.
Nguyên lý hoạt động
Motor làm quay cụm dẫn động từ. Từ trường truyền chuyển động đến bánh công tác bên trong thân bơm.
Bánh công tác tạo lực ly tâm, hút chất lỏng vào trung tâm và đẩy chất lỏng ra phía ngoài. Chất lỏng sau đó được đưa qua cửa xả để vận chuyển hoặc tuần hoàn trong hệ thống.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Bơm ly tâm dẫn động từ PAN WORLD 50PX-X-F |
| Model | 50PX-X-F |
| Series | PX-F |
| Kiểu bơm | Bơm ly tâm dẫn động từ |
| Vật liệu phần tiếp xúc chất lỏng | ETFE |
| Tốc độ danh định | 2.700 vòng/phút (50Hz) / 3.200 vòng/phút (60Hz) |
| Lưu lượng tối đa – 50Hz | 55,0 L/phút |
| Lưu lượng tối đa – 60Hz | 70,0 L/phút |
| Cột áp tối đa – 50Hz | 2,8 m |
| Cột áp tối đa – 60Hz | 4,0 m |
| Cột áp chỉ định – 50Hz | 2,0 m |
| Lưu lượng tại cột áp chỉ định – 50Hz | 30,0 L/phút |
| Cột áp chỉ định – 60Hz | 2,0 m |
| Lưu lượng tại cột áp chỉ định – 60Hz | 40,0 L/phút |
| Công suất motor – 50Hz | 45–65 W |
| Công suất motor – 60Hz | 80 W |
| Kết nối ống hút × xả | 26 × 26 mm |
| Kết nối ren | NPT 1 × 1 inch; G1 × 1 inch |
| Kết nối Union | 20A × 20A |
| Vật liệu phần tiếp xúc | ETFE |
Trang PAN WORLD hiện tại xác nhận 50PX-X-F có 55 L/phút ở 50Hz và 70 L/phút ở 60Hz, cột áp tối đa 2,8/4,0 m, kết nối 26 × 26 mm và ren G1 × 1 inch.
Ưu điểm
- Lưu lượng tối đa đến 70 L/phút.
- Kết nối đường ống lớn hơn với kích thước 26 × 26 mm.
- Ren G1 × 1 inch.
- Phần tiếp xúc chất lỏng bằng ETFE.
- Thiết kế dẫn động từ.
- Phù hợp với nhiều ứng dụng công nghiệp.
Ứng dụng
PAN WORLD 50PX-X-F có thể sử dụng trong:
- Hệ thống chuyển hóa chất.
- Hệ thống truyền nhiệt.
- Hệ thống điều hòa hàng hải.
- Thiết bị làm mát.
- Sản xuất vi mạch.
- Công nghiệp bán dẫn.
- Pin nhiên liệu.
- Nhà máy điện.
- Ngành dược phẩm.
- Hệ thống xử lý và tuần hoàn chất lỏng.
Kết luận
PAN WORLD 50PX-X-F là bơm ly tâm dẫn động từ có lưu lượng tối đa 70 L/phút, cột áp tối đa 4 m, công suất motor đến 80 W, kết nối 26 × 26 mm và G1 × 1 inch. Model phù hợp cho các hệ thống công nghiệp cần lưu lượng tuần hoàn tương đối lớn.
