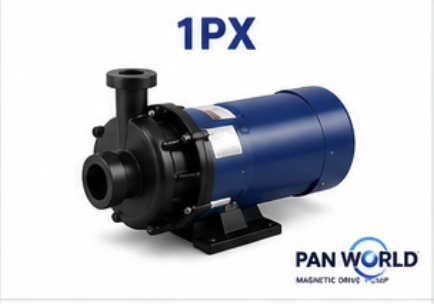

Bơm PAN WORLD 1PX – Bơm ly tâm dẫn động từ

Giới thiệu máy bơm PAN WORLD 1PX

Bơm ly tâm dẫn động từ PAN WORLD 1PX là dòng bơm ly tâm dẫn động từ cỡ nhỏ thuộc PX Series của PAN WORLD. Với thiết kế nhỏ gọn, công suất motor thấp và khả năng vận chuyển chất lỏng ở lưu lượng nhỏ, model 1PX phù hợp cho những hệ thống cần tuần hoàn hoặc chuyển chất lỏng với quy mô nhỏ.

Điểm đáng chú ý của PAN WORLD 1PX nằm ở cơ chế dẫn động từ. Thay vì truyền động trực tiếp qua trục với phớt cơ khí, lực quay được truyền thông qua hệ thống nam châm. Cấu tạo này giúp hạn chế nguy cơ rò rỉ chất lỏng tại vị trí trục bơm và là một trong những ưu điểm đặc trưng của dòng bơm magnetic drive.

PAN WORLD giới thiệu PX Series là dòng bơm dẫn động từ có thiết kế nhỏ gọn, độ bền cao, có nhiều lựa chọn kết nối và được sử dụng cho nhiều ứng dụng như lọc, chuyển hóa chất, truyền nhiệt, làm lạnh, thiết bị điện tử, phòng thí nghiệm và các hệ thống tuần hoàn.

Thông số kỹ thuật máy bơm PAN WORLD 1PX

Đặc điểm nổi bật của PAN WORLD 1PX

Thiết kế dẫn động từ

PAN WORLD 1PX sử dụng nguyên lý truyền động từ, giúp loại bỏ yêu cầu sử dụng phớt cơ khí trên trục truyền động. Đây là đặc điểm quan trọng đối với các hệ thống cần hạn chế rò rỉ chất lỏng.

Với các ứng dụng sử dụng chất lỏng cần được kiểm soát tốt, cấu tạo magnetic drive giúp tăng tính an toàn và giảm những vấn đề thường gặp liên quan đến phớt trong quá trình vận hành.

Kích thước nhỏ gọn

Model 1PX có công suất motor chỉ 2,5 W đầu ra, kết nối ống mềm 14 × 14 mm và kết nối ren G1/2 × 1/2. Kích thước kết nối nhỏ giúp model này thuận tiện khi tích hợp vào các hệ thống thiết bị có không gian hạn chế.

Lưu lượng phù hợp cho hệ thống nhỏ

Theo catalogue, PAN WORLD 1PX đạt lưu lượng tối đa 7,0 L/phút ở 50Hz và 8,0 L/phút ở 60Hz. Đây là mức lưu lượng phù hợp với các hệ thống tuần hoàn, lọc hoặc chuyển chất lỏng quy mô nhỏ.

Cần lưu ý rằng lưu lượng thực tế phụ thuộc vào cột áp và điều kiện đường ống. Vì vậy, không nên chỉ dựa vào lưu lượng tối đa để lựa chọn bơm mà cần đối chiếu với điểm làm việc thực tế của hệ thống.

Nhiều lựa chọn kết nối

PAN WORLD 1PX có hai phương án kết nối được thể hiện trong catalogue gồm kết nối ống mềm 14 × 14 mm và kết nối ren G1/2 × 1/2. Nhờ đó, người dùng có thể lựa chọn phương án phù hợp với hệ thống đường ống hiện có.

Nguyên lý hoạt động của bơm PAN WORLD 1PX

PAN WORLD 1PX hoạt động theo nguyên lý bơm ly tâm kết hợp truyền động từ. Khi motor được cấp điện, rotor bên ngoài quay và tạo ra từ trường. Từ trường này truyền mô-men xoắn qua lớp vỏ ngăn cách đến cụm nam châm bên trong, làm bánh công tác quay theo.

Khi bánh công tác quay, chất lỏng được hút vào cửa hút ở tâm bánh công tác. Dưới tác động của lực ly tâm, chất lỏng được đẩy từ tâm ra phía ngoài bánh công tác và tiếp tục đi qua cửa xả.

Nhờ sử dụng truyền động từ, motor có thể truyền chuyển động cho bánh công tác mà không cần một trục xuyên qua thân bơm theo kiểu truyền động truyền thống. Điều này giúp hạn chế nguy cơ rò rỉ tại vị trí trục và phù hợp với những hệ thống cần thiết bị bơm có cấu tạo kín.

Ứng dụng của máy bơm PAN WORLD 1PX

PAN WORLD PX Series được hãng định hướng cho nhiều ứng dụng công nghiệp và thiết bị chuyên dụng.

Một số ứng dụng tiêu biểu của PAN WORLD 1PX gồm:

• Hệ thống lọc và tuần hoàn chất lỏng.
• Chuyển chất lỏng trong thiết bị.
• Hệ thống truyền nhiệt.
• Hệ thống làm mát.
• Thiết bị điện tử và thiết bị bán dẫn.
• Hệ thống làm mát máy móc.
• Thiết bị phòng thí nghiệm.
• Thiết bị hồ cá và các hệ thống tuần hoàn nước quy mô nhỏ.
• Các thiết bị OEM cần tích hợp bơm kích thước nhỏ.
• Một số hệ thống chuyển hóa chất phù hợp với vật liệu và điều kiện làm việc của bơm.

Đối với ứng dụng hóa chất, cần kiểm tra tính tương thích giữa vật liệu phần tiếp xúc chất lỏng, loại hóa chất, nhiệt độ, nồng độ và điều kiện vận hành trước khi lựa chọn.

Ưu điểm của máy bơm PAN WORLD 1PX

PAN WORLD 1PX nổi bật nhờ thiết kế nhỏ gọn, công suất thấp và cơ chế truyền động từ. Đây là lựa chọn phù hợp khi hệ thống không yêu cầu lưu lượng lớn nhưng cần một thiết bị bơm có khả năng tuần hoàn hoặc chuyển chất lỏng ổn định.

Một số ưu điểm đáng chú ý gồm:

• Thiết kế nhỏ gọn, dễ tích hợp vào thiết bị.
• Dẫn động từ, hạn chế nguy cơ rò rỉ tại trục.
• Công suất motor thấp.
• Lưu lượng tối đa 7,0 L/phút ở 50Hz và 8,0 L/phút ở 60Hz.
• Có lựa chọn kết nối ống mềm hoặc ren.
• Phù hợp với nhiều hệ thống lọc, tuần hoàn và chuyển chất lỏng.
• Có thể ứng dụng trong thiết bị OEM và các hệ thống chuyên dụng

Lưu ý khi lựa chọn và sử dụng PAN WORLD 1PX

Khi lựa chọn PAN WORLD 1PX, người dùng cần xác định trước lưu lượng yêu cầu, cột áp, chiều dài đường ống, kích thước đường ống và đặc tính của chất lỏng.

Không nên lựa chọn máy chỉ dựa vào thông số lưu lượng tối đa. Khi cột áp của hệ thống tăng, lưu lượng thực tế của bơm sẽ thay đổi. Vì vậy, cần đối chiếu đường đặc tính bơm với điểm làm việc của hệ thống để lựa chọn chính xác.

Đối với chất lỏng có tính ăn mòn hoặc hóa chất, cần kiểm tra khả năng tương thích vật liệu trước khi vận hành. Việc lựa chọn đúng model và điều kiện vận hành giúp bơm hoạt động ổn định và hạn chế các sự cố không mong muốn.

Kết luận

PAN WORLD 1PX là bơm ly tâm dẫn động từ cỡ nhỏ, hướng đến các hệ thống cần lưu lượng thấp, thiết kế gọn và hạn chế nguy cơ rò rỉ. Với lưu lượng tối đa 7,0 L/phút ở 50Hz, 8,0 L/phút ở 60Hz cùng nhiều lựa chọn kết nối, model 1PX phù hợp cho các hệ thống lọc, tuần hoàn, làm mát, truyền nhiệt, chuyển chất lỏng và thiết bị OEM.

Để lựa chọn PAN WORLD 1PX chính xác, người dùng nên cung cấp thông tin về lưu lượng, cột áp và loại chất lỏng cần bơm. Từ đó có thể xác định model và điều kiện vận hành phù hợp với hệ thống thực tế.

Công ty TNHH TM & XD NASA cung cấp các dòng máy bơm công nghiệp và bơm dẫn động từ PAN WORLD, hỗ trợ tư vấn lựa chọn thiết bị theo nhu cầu sử dụng và thông số kỹ thuật của từng hệ thống.
