Giới thiệu sản phẩm

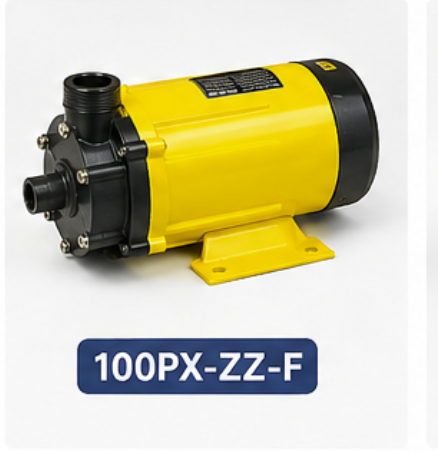

Bơm ly tâm dẫn động từ PAN WORLD 100PX-ZZ-F là bơm ly tâm dẫn động từ thuộc dòng PX-F, được thiết kế cho các hệ thống cần vận chuyển và tuần hoàn chất lỏng với yêu cầu cột áp tương đối cao.
Model có kích thước kết nối ống 20 × 20 mm, kết nối ren G3/4 × 3/4 inch và không sử dụng kết nối mặt bích. Với thiết kế dẫn động từ, máy phù hợp cho nhiều hệ thống tuần hoàn chất lỏng trong thiết bị và dây chuyền công nghiệp.
Theo catalogue, PAN WORLD 100PX-ZZ-F hoạt động ở tốc độ danh định 2.700 vòng/phút tại 50Hz và 3.200 vòng/phút tại 60Hz. Lưu lượng tối đa đạt 22 L/phút ở 50Hz và 24 L/phút ở 60Hz, trong khi cột áp tối đa lần lượt đạt 11,5 m và 13,5 m.
Cấu tạo
Bơm gồm các bộ phận chính:
- Motor điện.
- Cụm nam châm dẫn động từ.
- Bánh công tác.
- Thân bơm.
- Trục và bộ phận đỡ.
- Cửa hút.
- Cửa xả.
- Chân đế.
Cụm dẫn động từ đảm nhiệm việc truyền chuyển động từ motor đến bánh công tác mà không cần truyền động cơ khí trực tiếp giữa motor và phần bơm.
Nguyên lý hoạt động
Khi motor hoạt động, cụm nam châm dẫn động quay và truyền chuyển động đến nam châm bên trong buồng bơm. Bánh công tác được dẫn động và quay theo.
Dưới tác động của lực ly tâm, chất lỏng được hút vào cửa hút, đi qua bánh công tác rồi được đẩy ra cửa xả. Quá trình này tạo ra dòng chảy liên tục để vận chuyển hoặc tuần hoàn chất lỏng trong hệ thống.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Bơm ly tâm dẫn động từ PAN WORLD 100PX-ZZ-F |
| Model | 100PX-ZZ-F |
| Series | PX-F |
| Loại bơm | Bơm ly tâm dẫn động từ |
| Tốc độ danh định | 2.700 vòng/phút (50Hz) / 3.200 vòng/phút (60Hz) |
| Kết nối ống hút × xả | 20 × 20 mm |
| Kết nối ren | G3/4 × 3/4 inch |
| Kết nối mặt bích | Không có |
| Lưu lượng tối đa | 22,0 L/phút (50Hz) / 24,0 L/phút (60Hz) |
| Cột áp tối đa | 11,5 m (50Hz) / 13,5 m (60Hz) |
| Cột áp – lưu lượng chỉ định | 9,5 m – 10,0 L/phút (50Hz) / 6,0 m – 20,0 L/phút (60Hz) |
| Công suất motor | 65–140 W (50Hz) / 200 W (60Hz) |
Ưu điểm
- Cột áp tối đa lên đến 13,5 m.
- Thiết kế dẫn động từ nhỏ gọn.
- Lưu lượng tối đa 24 L/phút.
- Công suất motor đến 200 W.
- Kết nối ren G3/4 × 3/4 inch.
- Phù hợp với các hệ thống cần cột áp tương đối cao.
Ứng dụng
PAN WORLD 100PX-ZZ-F có thể được sử dụng trong:
- Hệ thống tuần hoàn chất lỏng.
- Thiết bị làm mát.
- Hệ thống trao đổi nhiệt.
- Thiết bị xử lý chất lỏng.
- Máy móc công nghiệp.
- Hệ thống vận chuyển chất lỏng.
- Các dây chuyền cần bơm lưu lượng nhỏ với cột áp cao.
Kết luận
PAN WORLD 100PX-ZZ-F là dòng bơm ly tâm dẫn động từ có cột áp tối đa 13,5 m, lưu lượng tối đa 24 L/phút và công suất motor đến 200 W, phù hợp cho các hệ thống tuần hoàn và vận chuyển chất lỏng cần cột áp cao.
