Giới thiệu sản phẩm

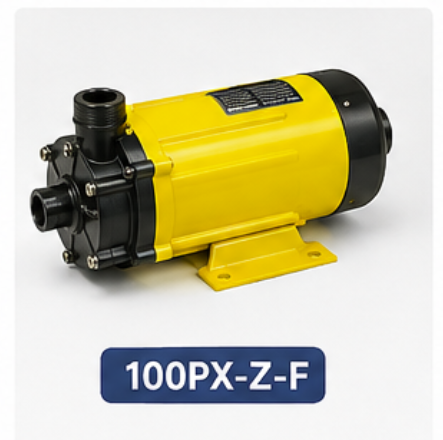

Bơm ly tâm dẫn động từ PAN WORLD 100PX-Z-F thuộc dòng bơm ly tâm dẫn động từ PX-F Series, được thiết kế để đáp ứng nhu cầu vận chuyển và tuần hoàn chất lỏng với yêu cầu cột áp cao hơn so với một số model PX-F có lưu lượng tương đương.
Model có tốc độ danh định 2.700 vòng/phút ở 50Hz và 3.200 vòng/phút ở 60Hz. Theo catalogue, máy đạt lưu lượng tối đa 14 L/phút ở 50Hz và 18 L/phút ở 60Hz, trong khi cột áp tối đa đạt lần lượt 8 m và 11 m.
PAN WORLD 100PX-Z-F sử dụng kết nối ống 18 × 18 mm và ren G3/4 × 3/4 inch, phù hợp với các hệ thống đường ống có kích thước tương ứng.
Cấu tạo
Các bộ phận chính gồm:
- Motor điện.
- Cụm dẫn động từ.
- Bánh công tác.
- Thân bơm.
- Trục và bộ phận đỡ.
- Cửa hút.
- Cửa xả.
- Chân đế.
Thiết kế dẫn động từ giúp motor truyền chuyển động đến bánh công tác thông qua lực từ.
Nguyên lý hoạt động
Motor tạo chuyển động quay cho cụm dẫn động từ. Chuyển động này được truyền đến bánh công tác bên trong buồng bơm.
Khi bánh công tác quay, lực ly tâm được tạo ra để hút chất lỏng vào cửa hút và đẩy chất lỏng ra cửa xả. Quá trình này tạo dòng chảy liên tục trong hệ thống.
Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Bơm ly tâm dẫn động từ PAN WORLD 100PX-Z-F |
| Model | 100PX-Z-F |
| Series | PX-F |
| Loại bơm | Bơm ly tâm dẫn động từ |
| Tốc độ danh định | 2.700 vòng/phút (50Hz) / 3.200 vòng/phút (60Hz) |
| Kết nối ống hút × xả | 18 × 18 mm |
| Kết nối ren | G3/4 × 3/4 inch |
| Kết nối mặt bích | Không có |
| Lưu lượng tối đa | 14,0 L/phút (50Hz) / 18,0 L/phút (60Hz) |
| Cột áp tối đa | 8,0 m (50Hz) / 11,0 m (60Hz) |
| Cột áp – lưu lượng chỉ định | 5,0 m – 9,0 L/phút (50Hz) / 6,0 m – 13,0 L/phút (60Hz) |
| Công suất motor | 45–80 W (50Hz) / 95 W (60Hz) |
Ưu điểm
- Cột áp tối đa lên đến 11 m.
- Thiết kế nhỏ gọn.
- Công suất motor đến 95 W.
- Kết nối ống 18 × 18 mm.
- Phù hợp với hệ thống cần cột áp tương đối cao.
- Dẫn động từ giúp phù hợp với các ứng dụng vận chuyển chất lỏng.
Ứng dụng
- Hệ thống tuần hoàn chất lỏng.
- Thiết bị làm mát.
- Hệ thống trao đổi nhiệt.
- Thiết bị xử lý chất lỏng.
- Máy móc công nghiệp.
- Hệ thống vận chuyển chất lỏng.
- Thiết bị cần cột áp cao và lưu lượng vừa phải.
Kết luận
PAN WORLD 100PX-Z-F nổi bật với cột áp tối đa 11 m, lưu lượng tối đa 18 L/phút và công suất motor đến 95 W. Model phù hợp cho các hệ thống tuần hoàn, vận chuyển chất lỏng cần cột áp cao trong thiết kế nhỏ gọn.
