Máy thổi khí con sò là gì? Ưu nhược điểm và ứng dụng

Máy thổi khí con sò là một trong những dòng thiết bị tạo khí được sử dụng khá phổ biến trong công nghiệp, xử lý nước, nuôi trồng thủy sản, đóng gói và nhiều dây chuyền tự động hóa. Với thiết kế nhỏ gọn, khả năng tạo cả áp suất dương và áp suất âm, thiết bị này phù hợp với nhiều hệ thống cần cấp khí hoặc hút chân không.

Vậy máy thổi khí con sò là gì, cấu tạo và nguyên lý hoạt động ra sao? Thiết bị có những ưu nhược điểm nào và thường được sử dụng trong những ứng dụng gì? Nội dung dưới đây sẽ giúp bạn hiểu rõ hơn trước khi lựa chọn.

Máy thổi khí con sò là gì?

Máy thổi khí con sò là thiết bị có chức năng hút và đẩy không khí, tạo ra lưu lượng khí liên tục với mức áp suất nhất định.

Thiết bị này còn được biết đến với nhiều tên gọi khác như:

Máy thổi khí vòng.
Máy thổi khí con sò.
Ring blower.
Side channel blower.
Regenerative blower.
Máy hút khí con sò.
Máy thổi khí áp lực cao.

Tên gọi “con sò” xuất phát từ hình dạng phần thân máy có thiết kế tròn xoắn, nhìn khá giống vỏ sò.

Khác với máy thổi khí Roots thường sử dụng các rotor để tạo dòng khí, máy thổi khí con sò sử dụng cánh quạt quay tốc độ cao bên trong buồng máy để tăng tốc và tạo áp suất cho dòng không khí.

Một ưu điểm đáng chú ý của thiết bị này là có thể sử dụng ở cả hai chế độ:

Thổi khí, tạo áp suất dương.
Hút khí, tạo áp suất âm hoặc chân không tương đối.

Nhờ đó, máy thổi khí con sò được ứng dụng trong nhiều hệ thống khác nhau.

Cấu tạo máy thổi khí con sò

Cấu tạo của máy thổi khí con sò tương đối đơn giản, thường gồm các bộ phận chính sau.

Động cơ điện

Động cơ điện cung cấp năng lượng để quay cánh quạt bên trong máy.

Tùy theo từng model, máy có thể sử dụng:

Động cơ điện 1 pha.
Động cơ điện 3 pha.

Công suất động cơ có thể dao động từ các dòng nhỏ vài trăm watt đến những model công nghiệp có công suất lớn hơn.

Cánh quạt

Cánh quạt là bộ phận quan trọng giúp tạo chuyển động cho dòng không khí.

Khi động cơ hoạt động, cánh quạt quay với tốc độ cao, khiến không khí liên tục được hút vào và tăng tốc bên trong buồng máy.

Buồng thổi khí

Buồng thổi được thiết kế dạng vòng tròn hoặc rãnh xoắn quanh cánh quạt.

Không khí di chuyển nhiều vòng bên trong buồng thổi trước khi được đẩy ra ngoài, nhờ đó áp suất của dòng khí được tăng lên.

Cổng hút và cổng xả

Máy thường có hai cổng chính:

Cổng hút khí.
Cổng thổi hoặc xả khí.

Tùy vào mục đích sử dụng, người dùng có thể kết nối đường ống vào một trong hai vị trí này.

Bộ lọc khí

Bộ lọc khí giúp hạn chế bụi và tạp chất đi vào bên trong máy.

Việc giữ bộ lọc sạch có vai trò quan trọng trong việc duy trì hiệu suất và tuổi thọ của thiết bị.

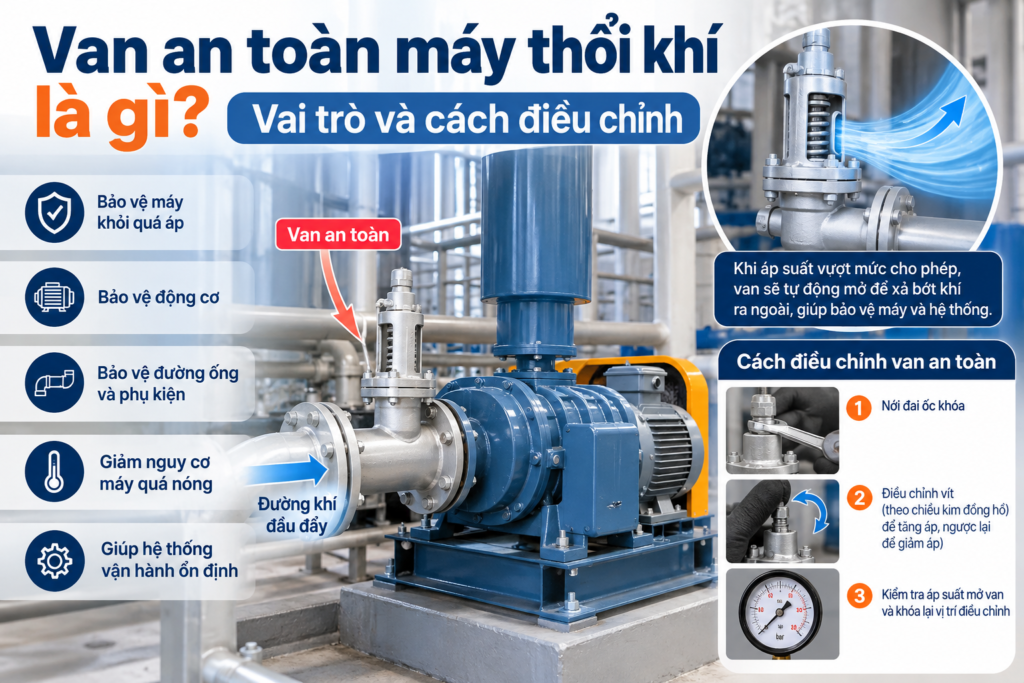

Van an toàn

Một số hệ thống sử dụng van an toàn hoặc van xả áp nhằm bảo vệ máy khi áp suất vượt quá giới hạn cho phép.

Nguyên lý hoạt động của máy thổi khí con sò

Nguyên lý hoạt động của máy thổi khí con sò dựa trên chuyển động quay tốc độ cao của cánh quạt.

Khi máy hoạt động, không khí được hút vào cổng hút.

Cánh quạt quay tạo ra lực ly tâm, làm dòng khí chuyển động liên tục theo rãnh vòng bên trong buồng máy.

Trong quá trình này, không khí nhiều lần được tăng tốc và truyền thêm năng lượng.

Sau đó, dòng khí được đưa ra khỏi máy tại cổng xả với:

Lưu lượng ổn định.
Áp suất cao hơn so với không khí môi trường.

Nếu kết nối hệ thống vào phía hút, máy có thể tạo áp suất âm để sử dụng trong các ứng dụng hút chân không.

Đây chính là đặc điểm giúp máy thổi khí con sò có tính linh hoạt cao trong thực tế.

Các loại máy thổi khí con sò phổ biến

Máy thổi khí con sò có thể được phân loại dựa trên nhiều tiêu chí khác nhau.

Máy thổi khí con sò 1 tầng cánh

Dòng máy 1 tầng cánh thường có thiết kế đơn giản và kích thước nhỏ gọn.

Máy thích hợp cho những hệ thống có yêu cầu:

Lưu lượng vừa phải.
Áp suất không quá cao.
Hoạt động liên tục.

Đây là dòng được sử dụng khá phổ biến trong các ứng dụng quy mô nhỏ và trung bình.

Máy thổi khí con sò 2 tầng cánh

Máy 2 tầng cánh có khả năng tạo áp suất cao hơn so với loại 1 tầng.

Dòng khí đi qua nhiều cấp tăng áp trước khi được đưa ra ngoài.

Loại này phù hợp với các hệ thống cần:

Áp suất lớn hơn.
Đường ống dài.
Độ sâu sục khí lớn hơn.
Khả năng hút chân không cao hơn.

Máy thổi khí con sò 1 pha

Máy sử dụng nguồn điện 1 pha thường phù hợp với:

Hộ gia đình.
Trang trại nhỏ.
Xưởng sản xuất nhỏ.
Hệ thống công suất thấp.

Ưu điểm là dễ kết nối với nguồn điện dân dụng.

Máy thổi khí con sò 3 pha

Dòng máy 3 pha thường được sử dụng trong các nhà máy và hệ thống công nghiệp.

Thiết bị có khả năng vận hành ổn định hơn trong thời gian dài và có nhiều lựa chọn công suất.

Ưu điểm của máy thổi khí con sò

Máy thổi khí con sò được lựa chọn cho nhiều hệ thống nhờ có khá nhiều ưu điểm.

Thiết kế nhỏ gọn

So với nhiều loại máy thổi khí công nghiệp khác, máy con sò thường có thiết kế khá nhỏ.

Điều này giúp:

Tiết kiệm diện tích lắp đặt.
Dễ bố trí trong dây chuyền máy móc.
Thuận tiện khi vận chuyển và lắp đặt.

Đây là lợi thế đáng kể với những hệ thống có không gian hạn chế.

Có thể vừa thổi vừa hút

Một trong những ưu điểm nổi bật nhất của máy thổi khí con sò là khả năng tạo cả áp suất dương và áp suất âm.

Vì vậy, cùng một loại thiết bị có thể được dùng cho:

Thổi khí.
Sục khí.
Hút khí.
Hút chân không.
Giữ sản phẩm bằng giác hút.

Khả năng này giúp máy trở nên rất linh hoạt.

Lưu lượng khí ổn định

Máy có khả năng cung cấp dòng khí tương đối đều trong quá trình hoạt động.

Đây là đặc điểm cần thiết đối với:

Dây chuyền sản xuất.
Hệ thống sục khí.
Máy đóng gói.
Máy tự động hóa.

Ít dầu bôi trơn

Nhiều dòng máy thổi khí con sò không cần dầu trong buồng thổi.

Điều này giúp dòng khí đầu ra sạch hơn và hạn chế nguy cơ nhiễm dầu.

Đặc điểm này phù hợp với một số ứng dụng trong:

Thực phẩm.
Bao bì.
Điện tử.
In ấn.
Sản xuất linh kiện.

Bảo trì tương đối đơn giản

Cấu tạo máy không quá phức tạp nên việc kiểm tra và bảo dưỡng thường khá thuận tiện.

Các công việc cơ bản thường gồm:

Vệ sinh lọc gió.
Kiểm tra đường ống.
Kiểm tra tiếng ồn.
Kiểm tra nhiệt độ motor.
Kiểm tra đầu hút và đầu xả.

Hoạt động liên tục tốt

Nếu được lựa chọn đúng công suất và lắp đặt đúng kỹ thuật, nhiều dòng máy con sò có thể vận hành liên tục trong thời gian dài.

Đây là yếu tố quan trọng đối với các dây chuyền sản xuất công nghiệp.

Độ rung tương đối thấp

So với một số thiết bị cơ khí có cơ cấu truyền động phức tạp, máy con sò thường có độ rung không quá lớn khi lắp đặt đúng cách.

Điều này giúp thiết bị dễ tích hợp vào dây chuyền máy móc.

Nhược điểm của máy thổi khí con sò

Bên cạnh những ưu điểm, máy thổi khí con sò cũng tồn tại một số hạn chế cần lưu ý.

Không phù hợp với áp suất quá cao

Máy con sò có thể tạo áp suất tương đối tốt nhưng không thể thay thế máy nén khí trong những hệ thống cần áp suất rất cao.

Nếu ứng dụng yêu cầu áp suất khí nén lớn, máy nén khí thường là lựa chọn phù hợp hơn.

Nhiệt độ máy có thể tăng cao

Do cánh quạt hoạt động với tốc độ lớn, nhiệt độ của máy có thể tăng trong quá trình vận hành.

Nếu thông gió kém hoặc máy hoạt động quá tải, tình trạng nóng máy có thể trở nên nghiêm trọng hơn.

Do đó cần:

Lắp máy tại khu vực thông thoáng.
Không che kín motor.
Đảm bảo lưu lượng khí lưu thông.
Không vận hành vượt quá thông số thiết kế.

Hiệu suất có thể giảm khi đường ống không phù hợp

Nếu đường ống quá nhỏ, quá dài hoặc có nhiều đoạn gấp khúc, tổn thất áp suất sẽ tăng.

Khi đó máy có thể:

Nóng hơn.
Tốn điện hơn.
Giảm lưu lượng.
Giảm tuổi thọ.

Vì vậy, thiết kế đường ống đúng kỹ thuật rất quan trọng.

Không phải lựa chọn tối ưu cho hệ thống xử lý nước thải rất lớn

Đối với các bể Aerotank hoặc hệ thống xử lý nước thải công suất lớn, nhu cầu lưu lượng khí có thể rất cao.

Trong trường hợp này, máy thổi khí Roots hoặc máy thổi khí ly tâm thường được cân nhắc nhiều hơn.

Máy con sò phù hợp hơn với:

Hệ thống nhỏ.
Bể nhỏ.
Hệ thống phụ trợ.
Ứng dụng cần áp suất và lưu lượng ở mức vừa phải.

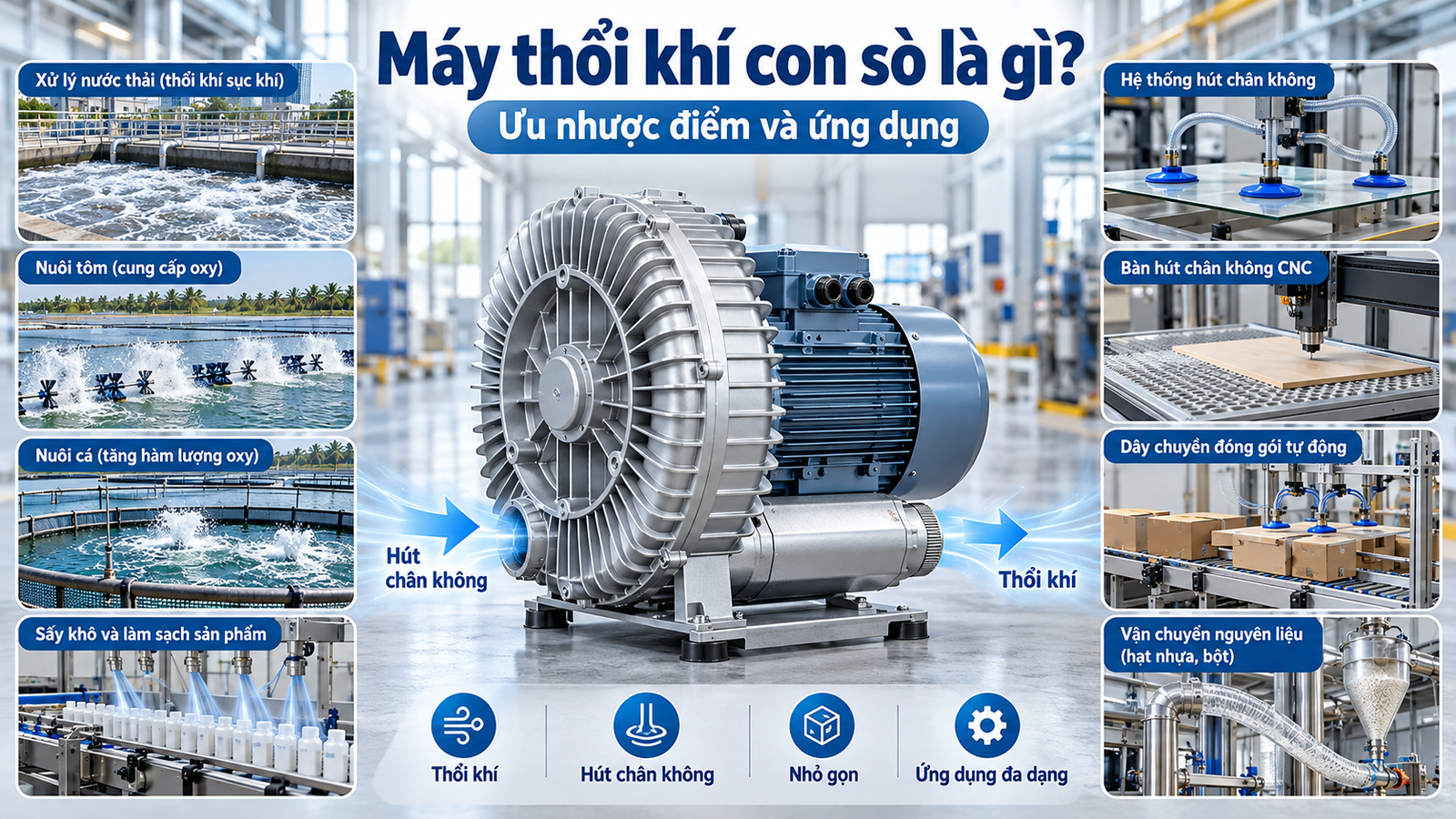

Ứng dụng của máy thổi khí con sò

Nhờ khả năng tạo cả dòng khí thổi và hút, máy thổi khí con sò được ứng dụng trong nhiều lĩnh vực.

1. Sục khí xử lý nước thải

Máy con sò có thể được sử dụng để cung cấp không khí cho các bể xử lý nước thải quy mô nhỏ.

Không khí từ máy được dẫn qua:

Đường ống.
Đĩa phân phối khí.
Ống phân phối khí.

Các bọt khí giúp bổ sung oxy vào nước và hỗ trợ hoạt động của vi sinh vật hiếu khí.

Ứng dụng này thường xuất hiện trong:

Hệ thống xử lý nước thải nhỏ.
Nhà hàng.
Khách sạn.
Cơ sở sản xuất.
Trạm xử lý nước thải quy mô vừa và nhỏ.

2. Nuôi tôm và nuôi cá

Máy thổi khí con sò được sử dụng để cấp khí cho:

Ao nuôi tôm.
Bể nuôi cá.
Trại giống.
Hệ thống nuôi thủy sản tuần hoàn.

Không khí được đưa xuống nước thông qua hệ thống phân phối khí.

Việc sục khí giúp:

Bổ sung oxy hòa tan.
Tăng lưu thông nước.
Hạn chế vùng thiếu oxy.
Hỗ trợ hệ vi sinh trong ao hoặc bể.

3. Hút chân không

Một trong những ứng dụng nổi bật của máy con sò là tạo chân không tương đối.

Máy có thể được sử dụng trong:

Máy đóng gói.
Máy hút sản phẩm.
Máy CNC.
Máy in.
Dây chuyền tự động hóa.

Trong một số hệ thống, giác hút chân không được kết nối với đầu hút của máy để giữ hoặc di chuyển sản phẩm.

4. Dây chuyền đóng gói

Máy con sò có thể tạo lực hút hoặc thổi phục vụ quá trình đóng gói.

Một số ứng dụng gồm:

Hút giữ bao bì.
Hút túi.
Định vị sản phẩm.
Thổi sạch bao bì.
Hỗ trợ máy hút chân không.

Thiết kế nhỏ gọn giúp máy dễ tích hợp vào các dây chuyền đóng gói tự động.

5. Thổi khô sản phẩm

Trong dây chuyền sản xuất, máy thổi khí con sò có thể kết hợp với dao khí để tạo luồng không khí tốc độ cao.

Luồng khí này giúp loại bỏ:

Nước.
Bụi.
Mảnh vụn nhỏ.
Độ ẩm trên bề mặt.

Ứng dụng thường gặp trong:

Sản xuất chai lọ.
Chế biến thực phẩm.
Dây chuyền rửa sản phẩm.
Nhà máy bao bì.

6. Hệ thống vận chuyển nguyên liệu bằng khí

Máy con sò có thể được sử dụng trong các hệ thống vận chuyển vật liệu nhẹ bằng khí.

Các loại vật liệu phù hợp có thể gồm:

Hạt nhựa.
Hạt nhỏ.
Bột nhẹ.
Nguyên liệu sản xuất.

Dòng khí tạo ra lực hút hoặc đẩy để đưa nguyên liệu di chuyển trong đường ống.

7. Máy in công nghiệp

Trong ngành in, máy thổi khí con sò có thể được sử dụng để:

Hút giấy.
Giữ giấy.
Tách tờ.
Thổi khô.
Cấp khí cho thiết bị.

Khả năng tạo chân không ổn định là lý do dòng máy này được sử dụng trong một số hệ thống in tự động.

8. Máy CNC

Máy con sò có thể được tích hợp vào máy CNC để:

Hút bụi.
Hút phoi nhẹ.
Giữ vật liệu.
Tạo chân không cho bàn hút.

Trong các hệ thống CNC sử dụng bàn hút chân không, máy con sò là một trong những giải pháp thường được cân nhắc.

9. Ngành thực phẩm và đồ uống

Máy con sò có thể được sử dụng trong một số dây chuyền:

Rửa chai.
Thổi khô chai.
Làm sạch bao bì.
Hút và vận chuyển sản phẩm.
Hỗ trợ đóng gói.

Đối với những ứng dụng yêu cầu khí sạch, cần lựa chọn thiết bị và hệ thống lọc phù hợp.

10. Hệ thống làm mát và thông khí

Máy thổi khí con sò cũng có thể được sử dụng để tạo dòng không khí phục vụ:

Làm mát linh kiện.
Thông khí.
Tản nhiệt.
Làm mát dây chuyền.
Làm mát sản phẩm sau gia công.

So sánh máy thổi khí con sò và máy thổi khí Roots

Hai loại máy này thường được sử dụng cho các mục đích khác nhau.

Về cấu tạo

Máy con sò sử dụng cánh quạt quay tốc độ cao.

Máy Roots sử dụng các rotor quay đồng bộ để đẩy khí.

Về kích thước

Máy con sò thường nhỏ gọn hơn.

Máy Roots thường có kích thước và trọng lượng lớn hơn.

Về lưu lượng

Máy Roots thường phù hợp hơn với hệ thống cần lưu lượng khí lớn.

Máy con sò phù hợp với lưu lượng nhỏ đến trung bình tùy model.

Về ứng dụng

Máy Roots phổ biến trong:

Xử lý nước thải.
Bể Aerotank.
Hệ thống sục khí lớn.
Vận chuyển vật liệu.

Máy con sò phổ biến trong:

Hút chân không.
Máy đóng gói.
Máy CNC.
Nuôi trồng thủy sản.
Sục khí quy mô nhỏ.
Dây chuyền tự động.

Cách chọn máy thổi khí con sò phù hợp

Để lựa chọn đúng thiết bị, cần xem xét một số thông số quan trọng.

Xác định lưu lượng khí

Lưu lượng khí cho biết lượng không khí máy có thể cung cấp trong một khoảng thời gian.

Đây là thông số quan trọng hàng đầu.

Xác định áp suất

Cần biết hệ thống yêu cầu:

Áp suất dương.
Áp suất âm.
Mức chênh áp cụ thể.

Việc lựa chọn sai áp suất có thể khiến máy hoạt động không hiệu quả.

Xác định công suất

Không nên chỉ chọn máy dựa trên công suất motor.

Cần kết hợp:

Công suất.
Lưu lượng.
Áp suất.
Điều kiện vận hành.

Xem xét nguồn điện

Cần kiểm tra hệ thống sử dụng điện:

220V.
380V.

Từ đó lựa chọn máy 1 pha hoặc 3 pha phù hợp.

Xác định thời gian hoạt động

Nếu máy vận hành liên tục nhiều giờ mỗi ngày, nên chọn model có dư tải hợp lý và đảm bảo khả năng tản nhiệt tốt.

Một số lưu ý khi lắp đặt máy thổi khí con sò

Để máy hoạt động ổn định, cần lưu ý:

Lắp máy tại vị trí khô ráo và thông thoáng.
Hạn chế đặt máy dưới ánh nắng trực tiếp.
Không bịt kín cửa hút hoặc cửa xả.
Sử dụng đường ống có kích thước phù hợp.
Hạn chế quá nhiều co cút.
Kiểm tra lọc gió định kỳ.
Không để bụi lớn hoặc vật lạ đi vào máy.
Kiểm tra nhiệt độ khi vận hành.
Không để máy hoạt động quá áp.
Lắp van xả áp nếu hệ thống yêu cầu.

Bảo dưỡng máy thổi khí con sò

Bảo dưỡng đúng cách giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.

Một số công việc nên thực hiện định kỳ gồm:

Vệ sinh lọc gió

Lọc gió bị bẩn làm giảm lượng khí hút vào, khiến hiệu suất máy giảm.

Kiểm tra tiếng ồn

Nếu máy xuất hiện tiếng kêu bất thường, cần kiểm tra sớm để tránh hư hỏng nghiêm trọng.

Kiểm tra nhiệt độ

Máy nóng bất thường có thể xuất phát từ:

Đường ống bị nghẹt.
Máy chạy quá tải.
Lọc khí bẩn.
Thông gió kém.

Kiểm tra đường ống

Cần kiểm tra:

Rò rỉ khí.
Mối nối.
Co cút.
Van.
Các điểm tắc nghẽn.

Câu hỏi thường gặp về máy thổi khí con sò

Máy thổi khí con sò có dùng để hút chân không được không?

Có. Một trong những ưu điểm lớn của máy con sò là có thể tạo áp suất âm để sử dụng trong các hệ thống hút khí và hút chân không tương đối.

Máy con sò có dùng cho xử lý nước thải được không?

Có. Máy có thể sử dụng trong các hệ thống xử lý nước thải nhỏ và trung bình, đặc biệt là các bể cần sục khí với lưu lượng vừa phải.

Máy thổi khí con sò có chạy liên tục được không?

Nhiều dòng máy được thiết kế để hoạt động liên tục. Tuy nhiên, cần lựa chọn đúng công suất, đảm bảo thông gió tốt và không vận hành vượt quá giới hạn của nhà sản xuất.

Máy thổi khí con sò có cần dầu không?

Nhiều dòng máy con sò không sử dụng dầu trong buồng thổi khí. Đây là một ưu điểm giúp dòng khí đầu ra sạch hơn.

Nên chọn máy 1 tầng hay 2 tầng?

Nếu yêu cầu áp suất không cao, máy 1 tầng thường có thể đáp ứng tốt.

Nếu cần áp suất lớn hơn hoặc độ chân không cao hơn, máy 2 tầng có thể phù hợp hơn.

Kết luận

Máy thổi khí con sò là thiết bị tạo dòng khí có thiết kế nhỏ gọn, khả năng hoạt động linh hoạt và có thể sử dụng ở cả chế độ thổi khí lẫn hút khí.

Thiết bị được ứng dụng rộng rãi trong:

Xử lý nước thải.
Nuôi tôm cá.
Hút chân không.
Máy đóng gói.
Máy CNC.
Dây chuyền sản xuất.
Vận chuyển nguyên liệu.
Thổi khô và làm sạch sản phẩm.

Ưu điểm lớn của máy là kích thước nhỏ, vận hành tương đối đơn giản, lưu lượng ổn định và ít yêu cầu bảo trì. Tuy nhiên, thiết bị cũng có giới hạn về áp suất, lưu lượng và khả năng làm việc trong các hệ thống quy mô rất lớn.

Vì vậy, khi lựa chọn máy thổi khí con sò, cần căn cứ vào lưu lượng, áp suất, công suất, nguồn điện và điều kiện vận hành thực tế để đảm bảo thiết bị hoạt động hiệu quả, tiết kiệm điện và có tuổi thọ cao.
